"Il est toujours difficile de choisir le bon produit pour une application donnée. Les ingénieurs concepteurs peuvent avoir quelques difficultés à savoir quel ancrage spécifier. Cet article donne plus de clarté sur les paramètres à prendre en compte lors de la spécification d'une fixation et sur la manière dont le logiciel Profis Engineering aide les utilisateurs à trouver la correspondance parfaite. "

Dans cet article, on essaye de répondre a la question: Comment choisir le bon ancrage pour la bonne application ?

C'est le dilemme auquel les ingénieurs structurels sont confrontés lorsqu'ils doivent décider de la fixation à utiliser pour le raccordement structurel correct de la plaque de base. Les fabricants d'ancrages disposent d'une large gamme de produits, ce qui peut constituer un défi pour les ingénieurs concepteurs, car ils voient une liste de solutions à l'écran sans pouvoir comprendre leurs différences, si ce n'est les multiples homologations dont dispose chacun de ces ancrages.

Chacun de ces ancrages répondra à de multiples besoins en matière d'applications de plaques de base structurelles, et apprendre chacun d'entre eux peut s'avérer être une courbe d'apprentissage abrupte ; spécifier le mauvais ancrage pour une connexion de plaque de base structurelle spécifique peut avoir de lourdes conséquences.

Nous avons reçu des commentaires d'experts de l'industrie qui le confirment, des changements constants entre les sites de construction et les bureaux d'études, un nombre redondant d'ancrages, des plaques de base surdimensionnées, et enfin, des ancrages installés sans les approbations appropriées pour l'application de la plaque de base (pensez à la façon dont cette fixation est conforme aux exigences sismiques, de choc, dynamiques, nucléaires).

Dans cet article, nous allons apporter plus de clarté sur les sujets à considérer avant la phase de conception :

Certains projets peuvent nécessiter des approbations ou des caractéristiques de produit supplémentaires par rapport aux autres, même pour les mêmes applications. Par exemple:

• Les applications sur les autoroutes, les voies ferrées et les ponts seront davantage soumises aux conditions environnementales que les bâtiments résidentiels/commerciaux, ce qui nécessitera des matériaux plus résistants à la corrosion. (par exemple, l'acier inoxydable)
• Les installations industrielles, les projets pétroliers et gaziers et les centrales électriques peuvent nécessiter des approbations différentes de celles des autres projets. (par exemple, l'exigence d'approbation de la fatigue pour les turbines à réaction, l'installation de robots, etc.)
• Les centrales nucléaires nécessitent des approbations/certificats totalement différents de ceux des autres types de projets.
• Les tunnels autoroutiers sont des endroits très corrosifs, qui nécessitent souvent des matériaux résistant à la corrosion (HCR).
• Les projets d'infrastructure sont généralement conçus avec une durée de vie de 100 ans ; par conséquent, les ancrages sont également censés avoir la même durabilité.

Chaque application a des exigences différentes en fonction de certains paramètres, et les concepteurs doivent donc veiller à ne pas choisir la même ancre pour chacune d'entre elles. Une ancre qui convient parfaitement à une application spécifique peut ne pas répondre aux exigences critiques d'une autre application. Nous allons vous guider à travers les principaux critères de sélection des ancrages :

Direction de perçage : Le chargement immédiat est essentiel pour les applications en hauteur et de poutre à mur, alors qu'il n'est pas si important pour les colonnes. Les adhésifs à séchage lent nécessitent un équipement spécialisé (par exemple, une nacelle à ciseaux, une grue portable, etc.) pendant une longue période pour soutenir la poutre ou l'installation MEP pendant le temps de séchage ; par conséquent, les installateurs préfèrent la plupart du temps les fixations mécaniques.

Taille de la charge : les plaques de base fortement chargées doivent tenir compte de la capacité de charge ultime, de la large gamme de diamètres et des options de profondeur d'encastrement flexibles, entre autres paramètres. Par exemple, les colonnes primaires, les tours de télécommunication et les grues supporteront de lourdes charges, ce qui entraînera des diamètres importants (>M24) et des profondeurs d'encastrement plus importantes. En outre, l'installateur devra peut-être percer les trous avec un carottage au diamant car il sera difficile d'utiliser le marteau perforateur pour ces diamètres, en particulier dans les éléments en béton fortement armé. En résumé, les concepteurs préfèrent utiliser des fixations chimiques avec une capacité d'adhérence ultime pour les trous à carottage au diamant pour ces applications.

Type de charge : Le portefeuille d'ancrage dynamique est plus probablement préféré pour les applications liées à la fatigue (par exemple, les robots, les grues à flèche, les turbines à réaction, les systèmes caténaires dans les tunnels ferroviaires) pour concevoir les fixations sur la base des charges dynamiques conformément à EOTA TR061. Une approche similaire est valable pour les portefeuilles d'ancrages sismiques dans les pays à forte activité sismique.

Nombre d'ancrages : Une installation facile et fiable a plus d'importance, surtout lorsque certaines applications nécessitent plusieurs points de fixation (par exemple, garde-corps, mains courantes, applications MEP). Pour ces applications, nous proposons des solutions qui peuvent avoir un impact positif sur la productivité, par exemple une clé dynamométrique adaptative, un nettoyage automatique avec une mèche creuse et des ancrages sans besoin de nettoyage.

Corrosion : Certaines applications peuvent se trouver dans des environnements plus corrosifs. Par exemple, les consultants peuvent exiger un portefeuille en acier inoxydable pour les façades, alors qu'il peut s'agir de matériaux hautement résistants à la corrosion (HCR) pour certaines installations industrielles, tunnels d'autoroute et même piscines intérieures.

Espacement / Distance entre les bords : Les mains courantes, les clôtures, les façades et autres éléments similaires peuvent avoir des limites d'espacement et de distance entre les bords plus strictes que d'autres applications. Les concepteurs peuvent économiser le coût des matériaux et le temps d'installation en repoussant les limites des ancrages et en optimisant les supports en conséquence.

Fixations temporaires : Le type de plaques de base structurelles dans ces projets nécessite souvent plus de flexibilité, de réutilisation et d'ancrages faciles à démonter (c'est-à-dire des étais, des coffrages et des grues, respectivement), en plus de certaines solutions de fixation à durcissement rapide qui, ensemble, permettent une progression continue des travaux.

Si vous êtes arrivé jusqu'ici, vous vous demandez peut-être comment HILTI peut vous aider dans ce domaine et dans votre travail quotidien ? Notre recommandation est d'utiliser le nouveau sélecteur intelligent de plaques de base sur PROFIS Engineering (onglet conception gauche). Ce nouvel outil répertorie jusqu'à 3 solutions d'ancrage en fonction de la région du concepteur, du type de projet et des sélections d'applications, avec une explication technique complète pour ces recommandations :

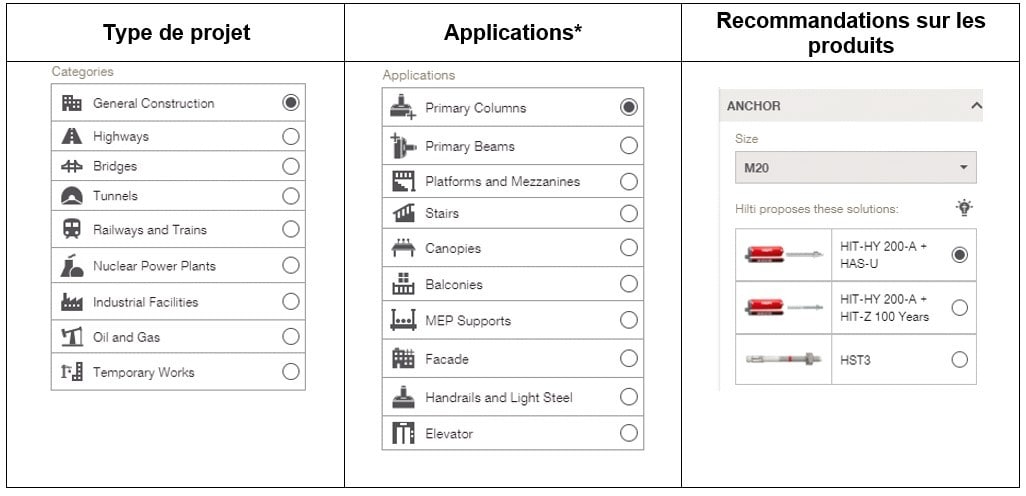

Image 1 - Flux de travail de l'outil Smart Baseplate

 * La liste des applications varie en fonction du type de projet/de la sélection de la catégorie.

Il est également possible de voir les raisons derrière les sélections de produits en cliquant sur 'la lampe' dans le coin supérieur droit. Ensuite, PROFIS Engineering affichera les exigences potentielles de l'application et les caractéristiques correspondantes de l'ancre en conséquence.

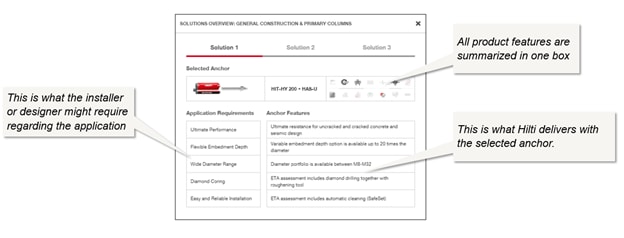

Image 2 - Tableau des exigences d'application potentielles et des caractéristiques d'ancrage correspondantes

En résumé, les vastes possibilités qui affectent chaque application de plaque de base structurelle et la sélection de la solution d'ancrage qui en découle peuvent être décourageantes et prendre beaucoup de temps à apprendre. Après des mois de recherche et de collaboration avec des experts internes et externes du secteur, comme vous, nous espérons que ce nouvel outil, Smart Baseplate Selector, vous permettra de sélectionner rapidement la meilleure solution d'ancrage pour vos connexions de plaques de base structurelles les plus complexes ou les plus quotidiennes.
