Als gevolg van de opwarming van de aarde en de alsmaar stijgende energiekosten worden regelmatig nieuwe thermische voorschriften voor gebouwen ingevoerd. De eerste technische verordening verscheen na de oliecrisis van 1974 en werd regelmatig bijgewerkt (1982 met de tweede oliecrisis, 1988, 2000, 2005) tot de Grenelle de l'Environnement in 2007. De doelstelling die toen werd vastgesteld, was "het verbruik van het bestand van oude gebouwen tegen 2020 met gemiddeld 3% per jaar te verminderen". Om aan deze eisen te voldoen, is de thermische verordening RT 2012 ontwikkeld. Ook de RT 2018 is gericht op positieve energiegebouwen.

Een van de belangrijkste uitdagingen van RT 2012 is te zorgen voor een efficiënte isolatieschil. Daarom is het van essentieel belang dat een van de belangrijkste punten van warmteverlies, namelijk koudebruggen, doeltreffend wordt bestreden.

Het is belangrijk te begrijpen dat beton een goede warmtegeleider is. Bijgevolg zal de neus van de vloerplaat van een gebouw, die in contact staat met de buitenlucht, zijn warmte teruggeven aan de buitenwereld: de verwarming van de ruimte zal de betonplaat opwarmen, die vervolgens de geaccumuleerde energie aan de buitenwereld zal teruggeven. Dit wordt een koudebrug genoemd.
In het geval van nieuwe gebouwen is het mogelijk om thermische onderbrekingen aan te brengen. Deze oplossingen zijn echter ingewikkelder uit te voeren in het geval van renovaties. Wij hebben zojuist gezien dat de Grenelle de l'Environnement het verbruik van oude gebouwen met 3% per jaar wil verminderen! Dit houdt in dat er veel energiebesparend werk moet worden verricht.

Een oplossing die zowel bij nieuwbouw als bij renovatie kan worden toegepast, is thermische isolatie aan de buitenzijde. Er zijn 2 hoofdcategorieën:

• De gevel van het type ITE (onder pleisterwerk)
• Geventileerde gevel

WAT IS EEN ITE-GEVEL?

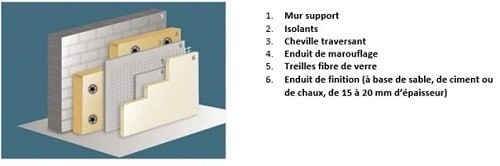

Een ITE-gevel (under render) bestaat uit de nevenschikking van verschillende materialen met verschillende kenmerken om een gevel te verkrijgen die zowel isolerend als voldoende bestendig is. De onderstaande figuur toont de doorsnede van een ITE-gevel (onder bepleistering):

WAT IS EEN GEVENTILEERDE GEVEL?

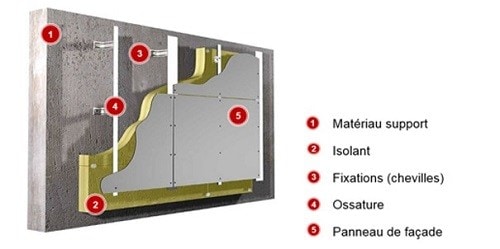

Een geventileerde gevel bestaat uit het bevestigen van gevelpanelen op een raamwerk, meestal van metaal, dat aan de buitenmuur van het gebouw wordt bevestigd. Tussen de gevelpanelen en de buitenmuur wordt ook een isolerend materiaal zoals steenwol geplaatst. Onderstaande figuur toont een doorsnede van een typische geventileerde gevel.


HET BELANG VAN HET ONDERSTEUNEND MATERIAAL

Zoals u zich kunt voorstellen, kan het gewicht van zo'n constructie hoog zijn. Daarom moet het bevestigingssysteem zo worden ontworpen dat de stabiliteit van de gevel gewaarborgd is.

Gestandaardiseerd materiaal, zoals hieronder omschreven, maakt de taak veel gemakkelijker, omdat er rekennota's mee kunnen worden gemaakt:

• Beton, overeenkomstig EN 206,
• Kalkzandstenen en kalkzandsteenblokken, overeenkomstig EN 771,
• Cellulair beton, overeenkomstig EN 771,
• Constructiehout, in overeenstemming met EN 14081,

Indien de buitenmuur van beton is, is de mechanische sterkte van die aard dat zij enkele honderden kilo's per ankerpunt kan dragen. Onder normale omstandigheden zijn het dus niet de bevestigingsmiddelen die dimensionaal zijn, maar de gevelconstructie.

Bij energierenovatie is het echter niet ongewoon dat men muren aantreft van hol of massief metselwerk, of van een ander draagmateriaal met een geringe sterkte. In deze gevallen is het bevestigingspunt de belangrijkste ontwerpfactor van de constructie, aangezien het dragende materiaal niet in staat is de hoge belastingen op te nemen die het ontwerp van een geventileerde gevel met zich meebrengt. Hoewel er mechanische verankeringsoplossingen bestaan - zoals de Hilti HRD plug - of chemische verankeringsoplossingen - zoals de Hilti HIT-HY 170 en HIT-HY 270 harsen - leidt bevestiging aan dit soort materiaal met lage sterkte tot een aanzienlijke toename van het aantal ankers en beugels dat nodig is om de gevel op zijn plaats te houden. Deze optie is vaak ongeschikt en duur.

WAT IS DE OPLOSSING OM BEVESTIGING AAN METSELWERK TE VOORKOMEN?

Gebouwen bestaan vaak uit een systeem van kolommen, balken en vloerplaten, die vervolgens omhuld worden door een buitenschil. Wij hebben echter zojuist gezien dat, wanneer de buitenste laag niet in beton is gegoten, het op een veilige manier bevestigen van een gevel vaak duur en moeilijk is.

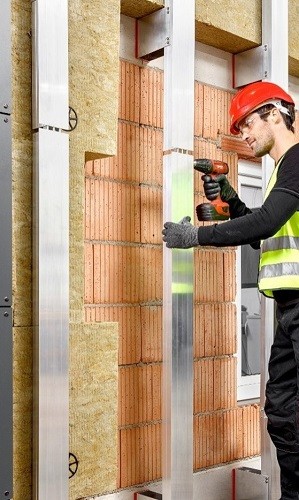

Om dit te omzeilen, volstaat het de kolommen, balken of platen, die van beton zijn, als ondergrond te gebruiken. Daarom hebben wij een gamma MFT-S2S geventileerde gevelconstructies ontwikkeld, die alleen op de dragende elementen kunnen worden bevestigd. Deze oplossing is beter bekend als "slab to slab".

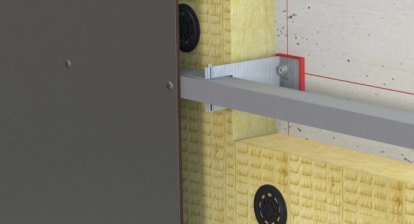

Door de bevestiging rechtstreeks in de neus van de betonplaat op elke verdieping is het nu mogelijk om volledig af te zien van het ‘zwakkere’ basismateriaal. Zelfs met een draagmateriaal met een gering draagvermogen en hoge windbelasting of dood gewicht is het dus heel goed mogelijk een oplossing te bieden!

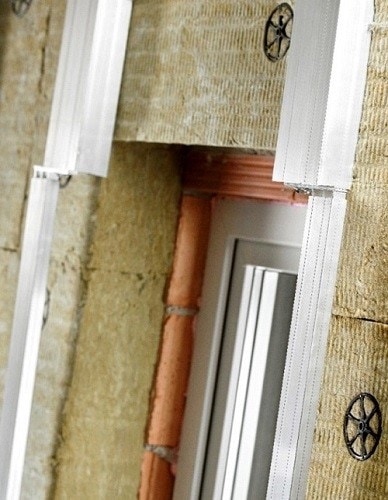

Bovendien is, dankzij een speciaal ontwikkelde hoekverbinding, een van de problemen opgelost die zich vaak voordeden rond ramen. Het is niet langer nodig beugels rond de openingen te bevestigen, zoals te zien is op de foto.

Met de steeds strenger wordende thermische voorschriften en de noodzaak van thermische renovatie van het gebouwenbestand, biedt Hilti hier een oplossing waarmee u zich kunt bevrijden van slecht ondersteuningsmateriaal terwijl u de totale bouwkosten van de geventileerde gevel optimaliseert.
