Specifieke systemen zoals bijvoorbeeld de trigeneratie-systemen (die in dit artikel als voorbeeld gebruikt worden), kunnen zeer complex zijn. Niet alleen voor het ontwerp van de installatie zelf, maar ook in de bouwprojectfase. In deze fase is het van cruciaal belang om te bepalen hoe de installatie aan het gebouw moet worden verankerd.

Het ontwerp van het systeem en de ondersteuningen zijn vaak moeilijk door de volgende factoren:

• Hoge gravitatiebelastingen die een adequaat ontwerp vereisen. Niet alleen voor de inklemming, maar soms ook voor de structuur die betrokken is bij de installatie en de belastingen die optreden tijdens de uitvoering en werking.
• Horizontale belastingen van verschillende entiteiten. Voornamelijk veroorzaakt door het transport van vloeistoffen met verschillende temperaturen (stoom, glycolwater, terugwinningswater, condenswater).
• Afgesloten ruimtes waar de montage moet worden uitgevoerd. Deze dan specifiek bij bestaande gebouwen waar het systeem moet worden aangepast aan de reeds aanwezige ruimtes.

Hieronder zullen we de toepassing van Idrotermica FRANCO PASETTI analyseren. Een onderneming gevestigd in de provincie Mantua in Italië, die de installatie voor een trigeneratie systeem gebouwd heeft voor een worstenfabriek in de gemeente Arbizzano in de provincie Varese (ITA).

De installatie van de staander en de keuze van de prefabricage

Het systeem heeft, in een specifiek gedeelte, staanders die over de gehele hoogte van het gebouw (12 meter) doorlopen. Bovendien moest de staander gemonteerd worden aan een kleine schacht die tussen twee aangrenzende gebouwen was aangebracht. De hoogte van de staander en de beperkte ruimte maakten het noodzakelijk om het staander/beugelsysteem te "prefabriceren".

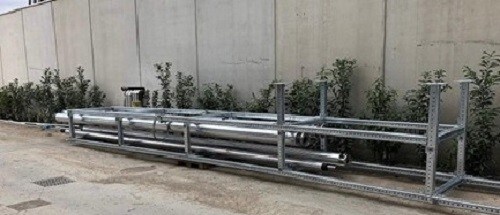

De mast werd eerst op de beugel gemonteerd in de vrije ruimten van de werf, wat een snelle en veilige montage voor de operatoren bevordert.

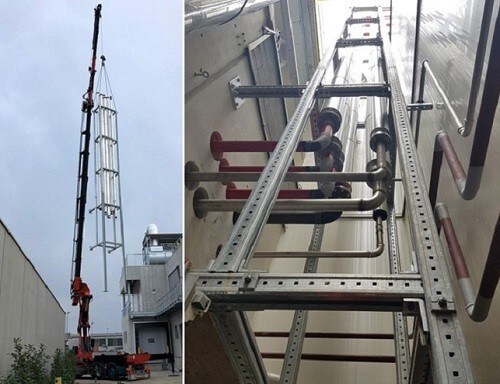

Vervolgens werd het "geprefabriceerde" deel van het systeem op zijn plaats gebracht en geassembleerd, waarbij de leidingen met de rest van het systeem werden verbonden.

De keuze voor een modulair systeem in vergelijking met de traditionele methode

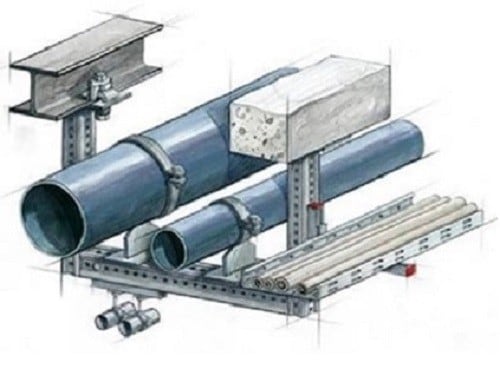

De optimale oplossing voor dit project werd gevonden door gebruik te maken van het modulaire systeem MIQ. Dit systeem biedt verschillende voordelen in vergelijking met klassieke installatiesystemen:

• Vermindering van de transportkosten dankzij het gewichtsverschil van alle aparte onderdelen bij de traditionele methode en het modulaire systeem.
• Flexibiliteit in gebruik, dankzij een kokervormig profiel met twee verschillende configuraties per zijde, is het mogelijk om het MIQ systeem (voor zware lasten) te combineren met het MQ systeem (voor middelzware lasten).
• Snelheid bij de montage: In sommige gevallen leidt een modulaire bouwwijze tot een vermindering van de bouwtijd met 75% in vergelijking met traditionele methodes.

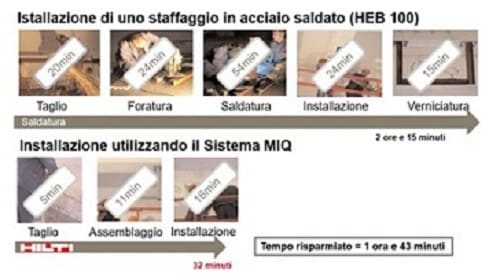

Een voorbeeld van het verschil in installatietijd wordt hieronder afgebeeld. Daar is te zien dat voor een op de vloer gemonteerde U-vormige beugel op de traditionele wijze 2 uur en 15 minuten nodig is, terwijl voor dezelfde typologie gemaakt met een modulair systeem 32 minuten nodig is.
