HIT-RE 500 v4 epoxy-anker
Nieuw productArtikel #r12560055
Ultieme injecteerbare epoxymortel met goedkeuringen voor wapeningverbindingen en ankers voor zware toepassingen
- Goedkeuringen / Testresultaten: Brand, ETA
- Seismische lading: Ja
- Vermoeidheidsbelasting: Ja
Eigenschappen & Toepassingen
- Ultieme prestaties en ontwerp conform de modelvoorschriften voor nagenoeg alle beton-op-beton en staal-op-beton verbindingen – ETA-beoordeling voor verankering inclusief C1 en C2 seismische en ETA voor wapening inclusief brand- en seismische toepassingen
- De eerste epoxymortel gekwalificeerd volgens EAD 332402-00-0601 voor beton-op-beton-verbindingen – stijve verbindingen kunnen nu worden ontworpen en uitgevoerd met achteraf geplaatste wapening zonder lassen volgens de nieuwste ontwerpmethode TR069
- Geschikt voor de zwaarste bouwplaatsomstandigheden – werkt zelfs in diamant geboorde, natte of met water gevulde boorgaten (afhankelijk van staafspecificaties en goedkeuringen), extreem diepe injecties, grote diameters en bij temperaturen tot -5 °C
- Verbeterde hechtsterkte in de meest veeleisende toepassingen – zoals gescheurd beton en seismische C2-omstandigheden
- Gemakkelijker te specificeren en te bestellen – gebruik PROFIS-engineering om grondplaatverbindingen te ontwerpen en PROFIS-wapening om beton-op-beton verbindingen te ontwerpen volgens EC2, TR069 of de Hilti-ontwerpmethode
- Structurele verbindingen met achteraf geplaatste wapeningen (bijv. plaatuitbreidingen, muur- en kolomverbindingen, trappen, funderingen enz.)
- Structurele renovatie van gebouwen, bruggen en andere civiele constructies, vernieuwing en versterking van betonelementen
- Verankering van structurele staalverbindingen (bijv. stalen kolommen, balken enz.)
- Bevestiging van structurele grondplaten, ook in gescheurd beton en uitdagende seismische omstandigheden
- Bevestiging in natuursteen en hout, inclusief GLT en CLT gemaakt van sparren, dennen of zilversparren
Technische gegevens
Documenten & Video's
Chemische mortel HIT-RE 500 V4
De beste epoxymortel binnen zijn categorie voor alle extreme situaties
De Hilti mortel HIT-RE 500 V4 met trage uitharding beantwoordt aan alle extreme omstandigheden die u op uw werven vindt voor de meest optimale prestaties. Deze is gehomologeerd voor alle boormethoden (diamantboren, holle boren, boren met een hamerboor of perslucht), werkt met tal van injectie-accessoires en stelt u in staat een brede waaier aan diameters, dieptes en soorten bevestigingen (platen, hout en wapeningijzers) te bevestigen.
Waarom kiezen voor de chemische mortel HIT-RE 500 V4?
Een geoptimaliseerd en flexibeler ontwerp
Doordat gebouwen een langere levensduur hebben, is het moeilijk om op toekomstige noden of behoeften te anticiperen. De producten voor hun ontwerp moeten dan ook voldoen aan talrijke omstandigheden en zeer sterk zijn. De mortel HIT-RE 500 V4 is een product met een homologatie voor gebruik met statische, semi-statische en seismische belastingen dat tevens bestand is tegen blootstelling aan vuur. Hij is geschikt voor en levert de nodige structurele sterkte voor bouwwerken die bestand zijn tegen de complexe omstandigheden van een dagelijks gebruik.
Oplossingen voor bijna elke civiele bouwkundige toepassing
Omdat de chemische mortel HIT-RE 500 V4 geschikt is in zeer uiteenlopende gebruiksomstandigheden waar een gehomologeerd product vereist is, is hij de ontwerpoplossing bij uitstek voor bijna alle civiele bouwtoepassingen, ongeacht of het gaat om de verankering voor stalen uitrustingen of de plaatsing van ankers voor hellende vlakken of relingen of nog andere zeer uiteenlopende toepassingen.
De meeste homologaties
- ETB-beoordeling voor verankeringen met seismische classificatie C1 en C2.
- ETB-beoordeling voor wapeningen die bestand is tegen brand en een seismische classificatie bezit.
- Eerste epoxymortel gekwalificeerd volgens DEE 332402-00-0601 voor verbindingen beton-beton
Ongeëvenaard rendement in gebruikelijke of extreme klimaatomstandigheden
De enige epoxymortel op de markt die uithardt bij temperaturen onder het vriespunt (uitharding tot -5°C).
De snelst uithardende epoxymortel
De mortel met trage uitharding die het snelst hard wordt op de markt. Hij hardt twee keer sneller uit dan de traditioneel gebruikte epoxymortels, wat de plaatsingstermijnen aanzienlijk inkort.
Veilig voor de gezondheid van de gebruikers
Een mortel zonder CMR-gevarenpictogram die ook de gezondheidsvoorschriften naleeft.
Toepassingen voor verankering
Algemene bouw: platen voor zware structuren

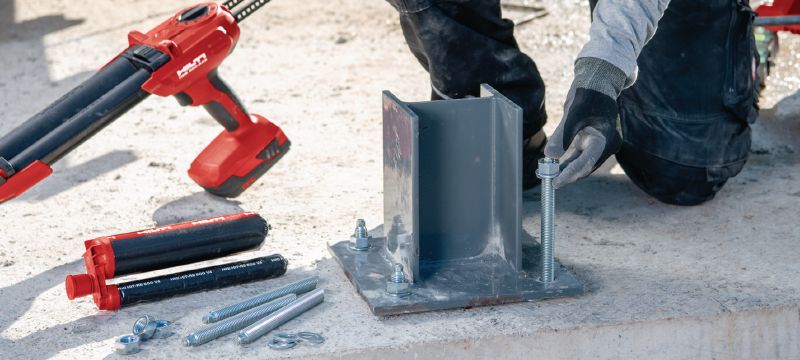

De zware structuren in staal moeten veilig en betrouwbaar verankerd worden aan de vooraf bestaande betonstructuren (vb. funderingen). We moeten vaak rekening houden met zeer strenge eisen zoals de seismische krachten, terwijl ook andere ontwerpbeperkingen blijven gelden zoals de hartafstand en de geringe afmetingen van de platen. De zeer sterke hechting van de chemische hars HIT-RE 500 V4 en de ondersteuning via onze berekeningssoftware PROFIS Engineering helpen ingenieurs om de meest geschikte oplossing te vinden voor de geldende ontwerpvereisten.
Renovatie van gebouwen: versterking met beton
Het gebeurt vaak dat structuren gerenoveerd moeten worden om nieuwe toepassingen mogelijk te maken die zorgen voor grotere belastingen of om de levensduur van een gebouw te verlengen. Versterkingen in beton zorgen voor een aanzienlijk grotere sterkte wanneer de nieuwe laag stevig verbonden is met de bestaande structuur. De versterkte structuur krijgt monolithische eigenschappen dankzij de speciale ankers voor schuifspanningen van Hilti die de belastingen doorgeven tussen de oude en nieuwe laag.
Bruggen: verankeringsplinten
Verankeringsplinten dienen om de hoge belastingen van de geluidsschermen (wind) en de vangrails (impact van voertuigen) door te geven naar de hoofdstructuur van de brug. Aangezien de verankering door het afdichtingsoppervlak van het beton gaat, is waterdichtheid een bijkomende eis om de duurzaamheid te kunnen garanderen. Dankzij zijn speciale afdichtingsring is de verankeringsplint van Hilti waterdicht, zoals aangetoond door volledige proeven
Toepassingen van achteraf geïnstalleerde wapeningen
Algemene bouw: wapeningverbindingen
Overlappende verbindingen voor wapeningverbindingen zijn gebruikelijk. Het gaat waarschijnlijk om de meest gebruikte achteraf geïnstalleerde connector voor wapeningverbindingen. Volgens de theoretische toepasselijke belastingen zijn verschillende inplantingsdieptes en diameters van de wapeningstaven noodzakelijk. Het HIT-RE 500 V4-systeem van Hilti kan gebruikt worden bij vele diameters van de wapeningstaven en met inplantingsdieptes tot 320 cm, waardoor de ondersteuning van zware lasten in alle veiligheid gegarandeerd is.
Renovatie van gebouwen: de funderingen vergroten
Wanneer de belasting van een structuur toeneemt en de huidige afmetingen niet toelaten om te voldoen aan de eisen gesteld door de nieuwe omstandigheden, dan moet de structuur vergroot worden. U kunt connectors voor achter geïnstalleerde wapeningverbindingen gebruiken om structuurdelen te vergroten zoals bruggen of funderingen. Met de mortel HIT-RE 500 V4 kunnen dergelijke werken ook uitgevoerd worden bij lage temperaturen tot –5°C zodat het project ook in de winter niet stilvalt.
Bruggen: bevestiging op het wegdek
Wanneer men grote belastingen moet doorgeven via het wegdek van een brug bijvoorbeeld, vooral dan voor geluidsschermen (wind) en vangrails (impact van voertuigen), is waterdichtheid één van de hoofdvereisten om de duurzaamheid van de structuur te garanderen. Bij de bouw van een brug is de werkruimte over het algemeen erg beperkt. In dergelijke omstandigheden is de reiniging van het boorgat vaak een delicate taak en duurt het nog langer dan gewoonlijk. Met de HIT-RE 500 V4-systemen en SafeSet wordt het gat automatisch tijdens het boren gereinigd.
SafeSet-systeem
Verkort de plaatsingstijd en verminder de kans op fouten
Elk project heeft zijn eigen specifieke kenmerken gelinkt aan de werf en de installatie wordt beïnvloed door vele factoren. Fouten in de uitvoering kunnen leiden tot een doorbuiging van de structuur en aanzienlijke werken voor de herwerking, heropbouw of aanpassing veroorzaken. Het systeem voor chemische bevestiging HIT-RE 500 V4 ondersteunt uw risicoverminderende strategie dankzij verschillende eigenschappen van de SafeSet-technologie van Hilti die, samen met proeven op de werf, de kans op menselijke fouten aanzienlijk vermindert.
SafeSet maakt komaf met de fases die de grootste invloed hebben op de belasting om het installatieproces van verankeringen veiliger, eenvoudiger en betrouwbaarder te maken. De holle boor van Hilti en de stofzuiger VC 20/40 maken de stap voor een manuele reiniging van het boorgat overbodig om maximale belastingen voor alle boortoepassingen te garanderen, terwijl de nieuwe opruwmachine de gaten gemaakt met een diamantboor voorbereidt voor de betrouwbare plaatsing van verankeringen.
